НИИЦ "РФТТ" проводит мелкосерийный выпуск устройств "Вымпел" для измерения
комплексных сопротивлений электрических цепей на частоте 50 Гц. Устройство имеет сертификат

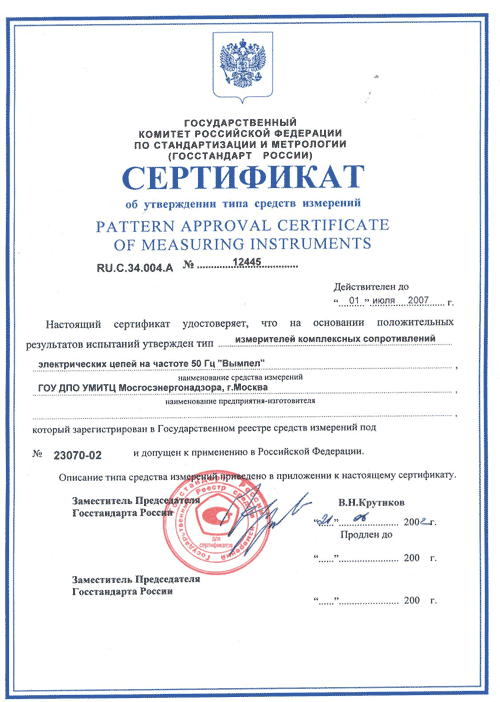

соответствия ГОСТ Р № РОСС RU.ME65.B00442. Изделие имеет сертификат об утверждении типа
средств измерений - "измеритель комплексных сопротивлений электрических цепей на частоте
50 Гц". "Вымпел" зарегистрирован в Государственном реестре средств измерений под №23070-02.
Изделие допущено к применению в Российской Федерации. сертификат
|
Измеритель комплексных сопротивлений
Электрических цепей на частоте 50 Гц.
«Вымпел»
|
Внесен в Государственный реестр средств
измерений
Регистрационный № 23070-02.
|
Выпускается по ГОСТ 22261 и техническим условиям ТУ 4221-002-51913920-01
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Измеритель комплексных сопротивлений электрических цепей на частоте 50 Гц
«Вымпел» предназначен для измерений на частоте 50 Гц малых комплексных
сопротивлений электропроводки зданий, сопротивления петли “фаза-ноль” в
обесточенных электроустановках, проверки наличия цепи между заземлителями и
заземленными элементами, проверки наличия цепи между заземленными
электроустановками и элементами заземления электроустановок, а также для
определения токов короткого замыкания (КЗ) методом вычисления на основании
измеренного полного сопротивления петли “фаза-ноль”.
Область применения - электротехническая промышленность, промышленное и
гражданское строительство (контроль электропроводки зданий и состояния заземления
различных электроустановок промышленного и бытового назначения).
ОПИСАНИЕ
Принцип действия измерителя «Вымпел» - метод сравнения измеряемого
сопротивления с встроенным в схему измерителя калиброванным электрическим
сопротивлением.
Измеритель «Вымпел» (далее – измеритель) состоит из управляющего
микроконтроллера, усилителя переменного тока, масштабирующих усилителей,
эталонного сопротивления, жидкокристаллического дисплея (далее – ЖКД), устройств
защиты и вспомогательных узлов.
Измеритель вырабатывает сигнал с номинальной частотой 50 Гц, который поступает на усилитель переменного тока. Измеряемое сопротивление подсоединяется к выходу усилителя и сравнивается с встроенным калиброванным сопротивлением. Микроконтроллер производит цифровую обработку сигналов. Результаты измерений и дополнительная информация выводится на ЖКД. Нажатие кнопок управления сопровождается звуковым сопровождением.
Измеритель «Вымпел» смонтирован в диэлектрическом корпусе. На лицевой панели размещены ЖКД и кнопки включения и выключения питания измерителя, включения подсветки, установки нуля. На боковых стенках измерителя размещены разъемы подключения к контролируемой цепи и разъем для подключения зарядного устройства.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-диапазон измерений модуля комплексного сопротивления, Ом ..…. от 0,05 до 5,00;
-диапазон измерений аргумента комплексного сопротивления, град ….... от 0 до 90;
-диапазон расчетных токов короткого замыкания, А ...……………….. от 44 до 4400;
-пределы допускаемой относительной основой погрешности при измерении модуля комплексного сопротивления, % ……………………… ± [1,0+0,05·(|Zk|/|Zx| - 1], где |Zk| - верхний предел измерений модуля комплексного сопротивления; |Zx| - измеренное значение модуля комплексного сопротивления;
-пределы допускаемой абсолютной основной погрешности при измерении аргумента комплексного сопротивления (в диапазоне от 0 до 60 град.), град. …………. ± 1;
- пределы допускаемой относительной основной погрешности при вычислении токов КЗ, % ± [1,0+0,05·(Ik/Ix-1)], где Ik – верхний предел измерений тока КЗ, А;
Ix – вычисленное значение тока КЗ, А.
Пределы допускаемых дополнительных погрешностей измерителя, вызванных изменением температуры окружающего воздуха, не превышают 20% от пределов допускаемых основных погрешностей на каждые 10 °С изменения температуры окружающей среды в диапазоне рабочих температур.
Общие технические характеристики:
-частота тестирующего сигнала, Гц …………………………………………. 50 ± 0,01;
-амплитуда тестирующего тока на активной нагрузке от 0,05 до 1,0 Ом, мА, не менее 200;
-амплитуда тестирующего тока на активной нагрузке от 1,0 до 5,0 Ом, мА, не менее 120;
-время установления рабочего режима, не более, с ………………………………… 3;
-время непрерывной работы без подзарядки аккумулятора, не более, ч ………….. 4;
-габаритные размеры измерителя без соединительных проводов, не более, мм 95?158?48;
-масса измерителя без комплекта соединительных проводов не более, кг ……… 0,4;
-длина соединительных проводов, м ………………………………………… 1,0 ± 0,1;
Питание измерителя осуществляется от встроенных аккумуляторов (6 шт.). Напряжение питания от 6,8 до 8,2 В, потребляемый ток не более 300 мА. Работа измерителя при питании от зарядного устройства, входящего в комплект измерителя и подключенного к сети 220 В, 50 Гц, не предусмотрена.
Средняя наработка на отказ – не менее 5000 ч в нормальных условиях применения.
Средний срок службы измерителя не менее трех лет.
Среднее время восстановления – не более 1 ч.
Нормальные условия применения:
температура окружающего воздуха, °С ………..……………….. 20 ± 5;
атмосферное давление, кПа …………………………………….. 84-106;
относительная влажность воздуха, % …………………………… 30-80.
Рабочие условия применения:
температура окружающего воздуха, °С …………… от минус 10 до 40;
атмосферное давление, кПа …………………………….. от 70 до 106,7;
относительная влажность воздуха, % …… ………………90 при 30°С.
